3D 打印树脂的制备和固化
1.光引发剂以三种等摩尔浓度使用：
Ivocerin：0.15 wt %、0.75 wt % 和 1.5 wt %
BAPO：0.16 wt %、0.78 wt % 和 1.57 wt %

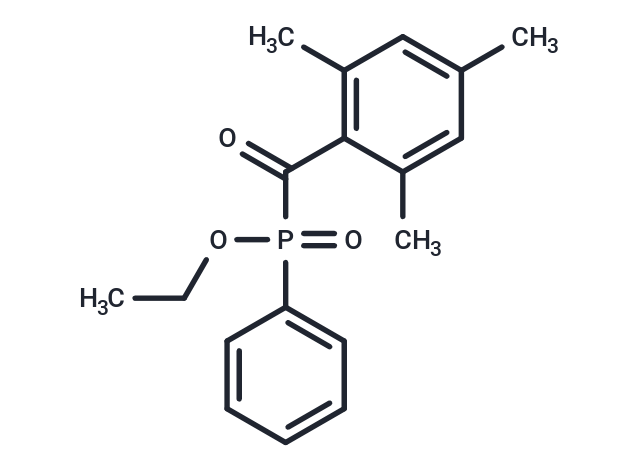

TPO-L：0.12 wt %、0.59 wt % 和 1.18 wt %。
2.用10 g Cubiflow制备每种树脂，并搅拌直至光引发剂完全溶解。DMA 测试棒材（2 × 4 × 30 mm3）和拉伸测试棒材（ISO 527-2：1996 5B 型）的铸造模具由白色不透明的 Wacker Elastosil 4503制备。
3.对于类似 DLP 的固化条件，使用 395–400 nm LED 阵列。
4.将溶液在 10 mW cm−2 下浇注并固化 300 秒。为了进行额外的后固化，使用了紫外泛光固化系统（Uvitron Intelliray 600）。将每种组合物的一组标本以100%强度后固化300秒。
5.每个标本仅从一侧暴露，底面没有受到任何直射光照射。
